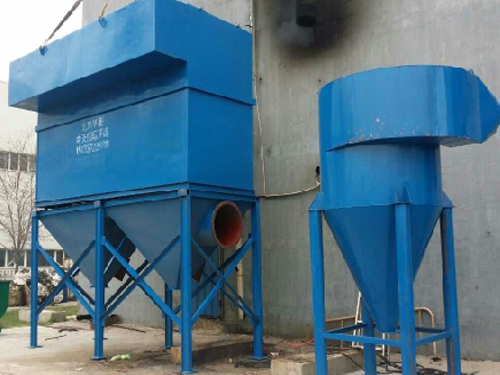

單機脈沖布袋除塵器的結構由以下各個部分所組成：
1、殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架；
2、灰斗及卸灰機構：有灰斗或按不同系列、不同的進口粉塵濃度，分別設置為翻版下料器、螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）卸料；
3、進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間；
4、脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等；
5、壓縮空氣管路及其減壓裝置、油水分離器、油霧器等；
6、支柱及爬梯、欄桿。
單機脈沖布袋除塵器是以壓縮空氣為清灰動力，使用脈沖噴吹組織在瞬間放出壓縮空氣，誘導數倍的二次空氣高速攝入濾袋，使濾袋急劇脹大，依靠沖擊振蕩和反吹氣流而清灰的袋式除塵器。
